Une zone à précision garantie, écrite au contrat

Graphtec ne dit pas « précis », il donne une zone : 1 352 × 10 000 mm sur le FC9000-140, ou 762 × 15 000 mm en bande étroite. Au-delà de cette zone, la machine continue — jusqu’à 50 m — mais la garantie s’arrête là, et c’est une information honnête à avoir avant de deviser une enseigne de douze mètres.

L’auto-panelling contre la dérive

Un job très long est automatiquement découpé en pages successives, avec une longueur d’avance réduite à chaque passe. Le média n’a jamais le temps de partir en dpartir en déverseacute;vers : c’est ce qui permet de dépasser la longueur garantie sans perdre le tracé.

L’enrouleur, qui repousse la limite à 20 m

L’enrouleur automatique OPH-A43, en option sur le -140, bobine le média au fur et à mesure au lieu de le laisser s’accumuler. Graphtec garantit alors la précision sur 20 m pour les travaux de moins de 1,2 m de large. C’est l’option qui change la donne en production de bandeaux.

Quatre galets, et la compensation sur les deux axes

Quatre galets presseurs sur le -140, cinq en option : le rouleau reste tenu sur toute sa largeur. Et la compensation de zone par segment travaille désormais sur X et Y, là où la génération précédente ne rattrapait que X.

Enseignes

Lettrages et bandeaux de façade sur plusieurs mètres, souvent en une seule pièce. Une dérive de deux millimètres sur huit mètres se voit depuis le trottoir d’en face.

Vitrines et décor de magasin

Adhésifs microperforés, dépolis, stickers découpés à la forme. La contrainte n’est pas la taille, c’est la répétition : vingt vitrines d’un même réseau doivent sortir identiques.

Habillage de véhicule

Des lés longs, un motif qui doit se raccorder d’un panneau à l’autre, et des films coûteux. C’est le cas d’usage où un rebut se compte en centaines d’euros — la lame 60° CB09UB-K60 est prévue pour ces films.

Signalétique grand format

Signalétique de sécurité, panneaux directionnels, films réfléchissants haute intensité. Des médias que la plupart des capteurs de repérage lisent mal — et que l’ARMS 8.0 lit.

01Les croix de repérage sur tous les médias

L’algorithme du capteur a été revu pour l’holographique, le réfléchissant et les repères imprimés en couleur. Ce sont précisément les médias à forte valeur ajoutée — signalétique de sécurité, covering premium, stickers spéciaux — donc ceux où un rebut coûte le plus cher.

Vidéo Graphtec — le réglage sur repères multiples, de la pose à la lecture.

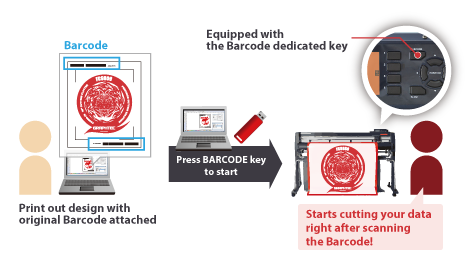

02La gestion par code-barres

Une touche BARCODE dédiée sur le panneau : la machine lit le code imprimé sur le média et retrouve seule le fichier de découpe correspondant, sur le PC ou sur une clé USB. En coupe continue, elle enchaîne des fichiers différents sur un même rouleau.

Vidéo Graphtec — la découpe continue pilotée par code-barres.

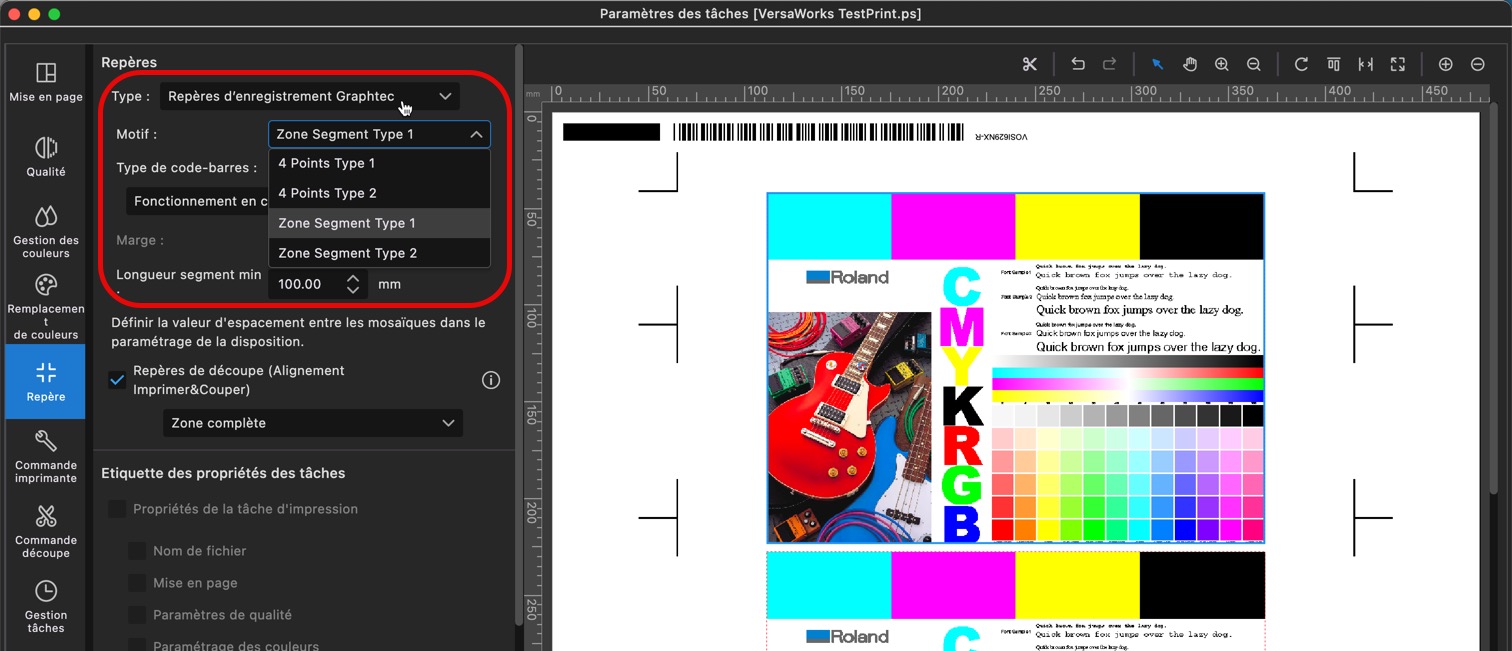

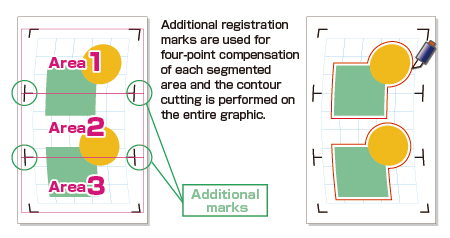

03La compensation par segment sur les deux axes

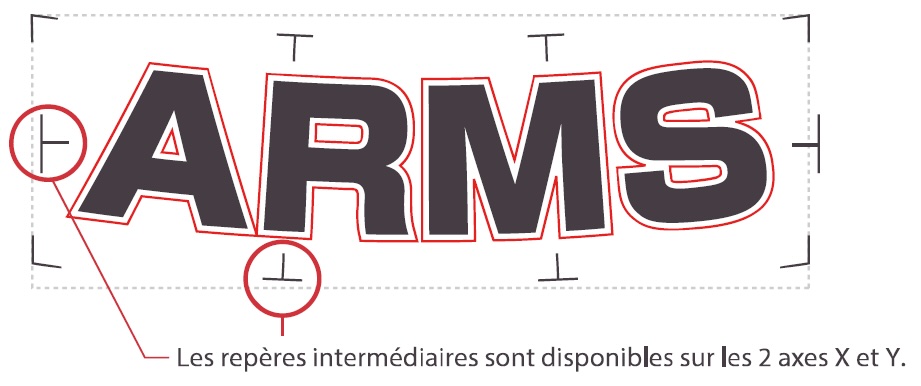

X et Y, avec repère médian réglable — là où l’ancienne génération ne compensait que X. Le repère médian devient disponible sur l’axe Y dès que l’écart entre repères dépasse 600 mm. C’est la fonction qui tient le tracé sur les grandes longueurs.

Vidéo Graphtec — la compensation de zone par segment sur X et Y.

04La découpe hors de la zone de repères

L’Expanded Cutting Area découpe les objets situés en dehors du rectangle délimité par les croix. On imprime plus serré sur le rouleau, on jette moins de média. Sur une lé de dix mètres, la marge économisée finit par faire une pièce de plus.

Vidéo Graphtec — la découpe au-delà de la zone de repérage.

Entrée de gamme

Série CE8000

Trois largeurs — 375, 603 et 1 270 mm — pour un atelier qui démarre en découpe ou qui veut une seconde machine sur les petits travaux. ARMS et liaison sans fil de série, 4,41 N de force. Le bon choix quand le volume ne justifie pas encore un FC9000.

Tables à plat

FCX2000 et FCX4000

Des tables de découpe à plat pour les matériaux rigides : carton, mousse, caoutchouc, jusqu’à 2 mm selon le support. Prototypage d’emballage et petites séries, sans forme de découpe à faire fabriquer. Deux outils simultanés, lame et rainage.
