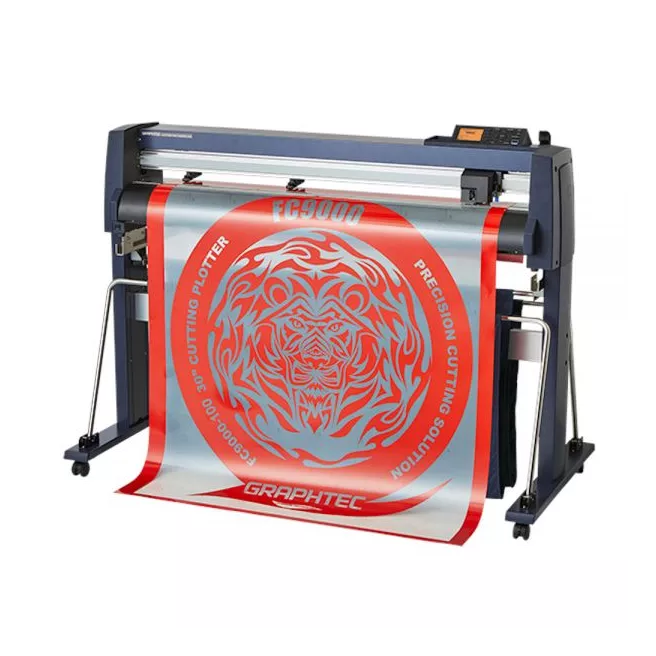

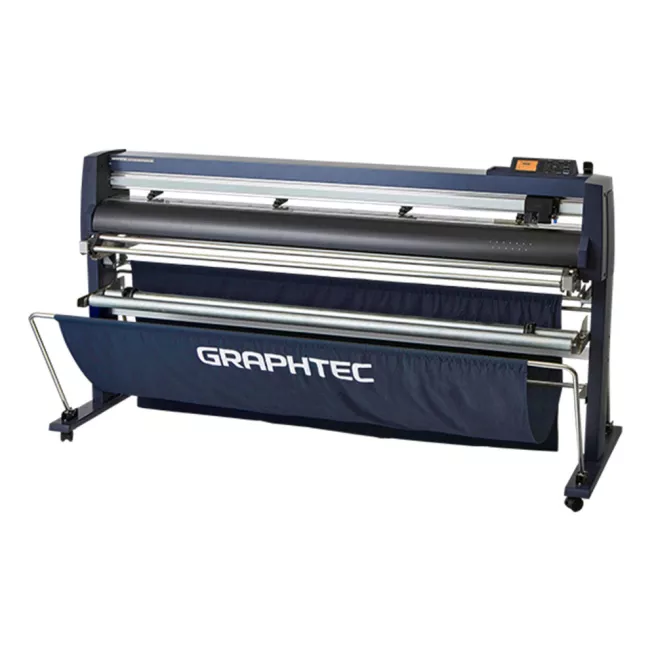

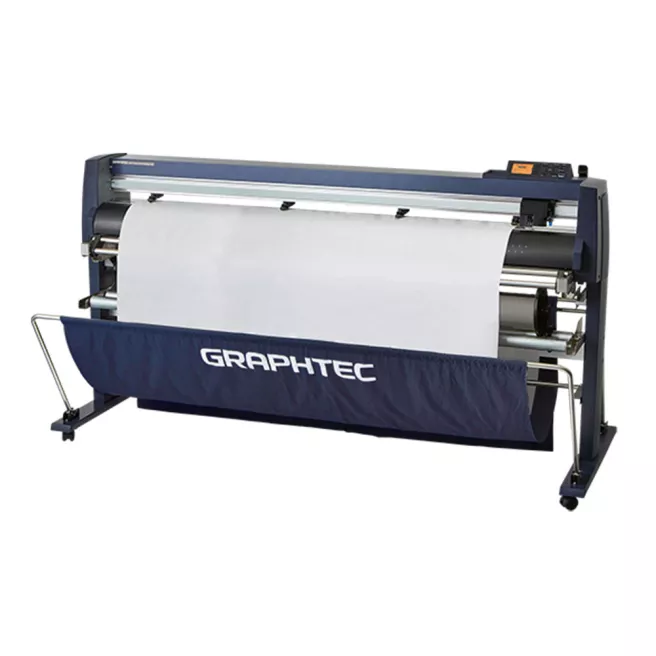

Graphtec FC9000 Cutter de découpe haut de gamme - largeurs de 75 cm à 160 cm - Compensation des déformations XY
- Livraison gratuite à partir de 300 € HTVA*
- Livraisons rapides dans le monde entier
- Service technique certifié Prise en charge rapide
- Conseils & Devis personnalisés Paiements sécurisés
FC9000
Le Print & Cut échoue rarement sur la découpe. Il échoue sur le repérage.
Un film holographique qui renvoie la lumière, un réfléchissant haute intensité, un repère imprimé sur fond coloré : les capteurs classiques décrochent, et c’est la planche entière qui part au rebut.
Le capteur ARMS 8.0 du FC9000 a été conçu pour ces médias-là. Il les lit, il aligne, il découpe.
Quatre autres choses qu’il fait :
✓ Compensation XY — Des marques de repérage apposées sur la longueur permettent un repérage parfait sur plusieurs mètres.
✓ Découper hors de la zone des repères — vous récupérez la marge perdue autour de chaque planche.
✓ Enchaîner des travaux différents sur un même rouleau, par lecture de code-barres.
✓ Se piloter depuis votre RIP — intégré à Roland VersaWorks 7 et à Mutoh VerteLith, pour un flux impression + découpe en continu.
Déclinaisons possibles
Voici la liste de toutes les variantes disponibles pour ce produit
|
Ref: FC9000-75 |
Disponible |
|
Ref: FC9000-100 |
Disponible |
|
Ref: FC9000-140 |
Disponible |
|
|
Ref: FC9000-140-OPH-A43 |
Disponible |
|
Ref: FC9000-160 |
Disponible |
|
|
Ref: FC9000-160-OPH-A44 |
Disponible |
En savoir plus
● ● ● Traceur de découpe professionnel · Graphtec

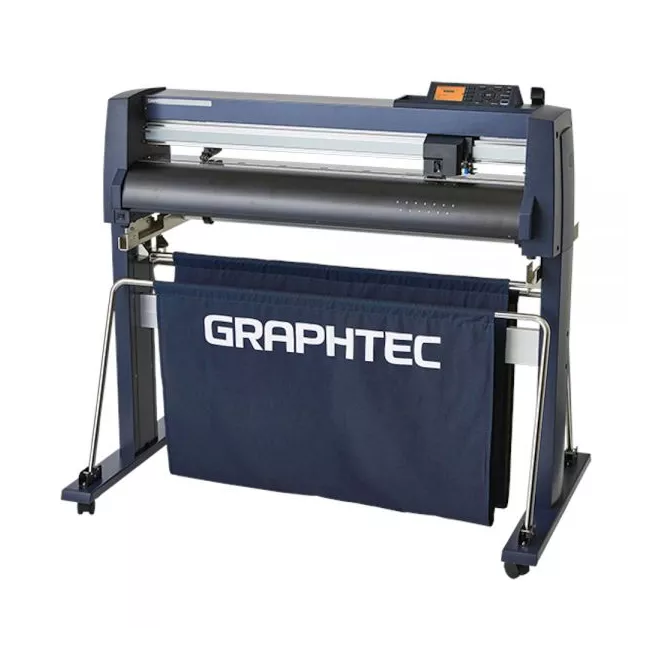

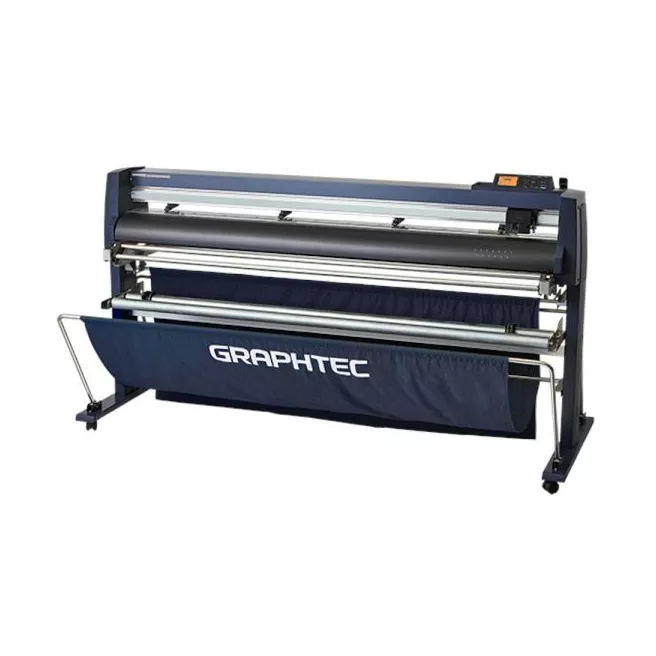

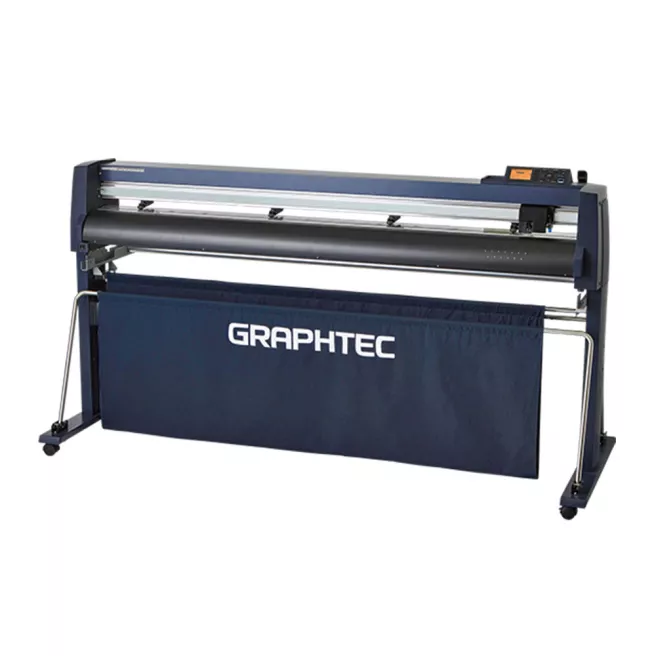

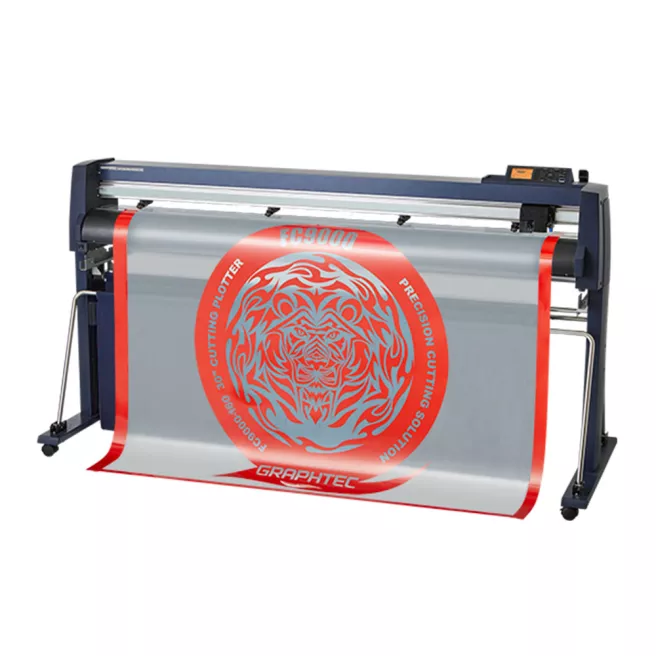

Graphtec CUTTING PRO FC9000
Le traceur de découpe qui ne rate plus un repère.
Traceur de découpe professionnel en quatre laizes, de 762 à 1626 mm. 1485 mm/s, 600 g de force et 0,1 mm de répétabilité. Détection de repères ARMS 8.0 qui lit l’holographique et le réfléchissant, découpe hors zone de repères pour économiser la matière, production continue pilotée par code-barres. Intégré à Roland VersaWorks 7 et à Mutoh VerteLith pour un flux impression + découpe en continu.
1485 mm/s
Vitesse de découpe
600 g
Force de découpe · 5,88 N
0,1 mm
Répétabilité sur 2 m
1626 mm
Laize max · 4 modèles
15 m
Découpe longue longueur
ARMS 8.0
Détection automatique de repères
● ● ● En bref
Le Print & Cut échoue rarement sur la découpe. Il échoue sur le repérage.
Un film holographique qui renvoie la lumière, un réfléchissant haute intensité, un repère imprimé sur fond coloré : les capteurs classiques décrochent, et c’est la planche entière qui part au rebut. Le capteur ARMS 8.0 du FC9000 a été reconçu pour ces médias-là. Il les lit, il aligne, il découpe.

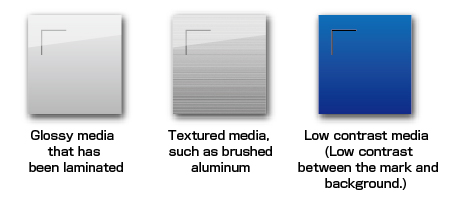

ARMS 8.0 lit les médias difficiles
Holographique, réfléchissant haute intensité, repères imprimés en couleur : l’algorithme du capteur a été revu pour eux.
Découpe hors zone de repères
Expanded Cutting Area récupère la marge perdue autour de chaque planche. Moins de chutes, moins de matière achetée.
Production pilotée par code-barres
Un rouleau contenant dix travaux différents se découpe d’une traite, chaque fichier retrouvé par lecture de son code-barres.
Piloté depuis votre RIP
Intégré à Roland VersaWorks 7 et à Mutoh VerteLith : impression et découpe se préparent et se lancent depuis le même logiciel, sans reprise de fichier.
● ● ● Flux de production
Un flux impression + découpe en continu
Le FC9000 n’est pas un poste isolé en bout de chaîne. Il se pilote depuis le RIP de votre imprimante : le même logiciel qui prépare et lance l’impression envoie le travail de découpe au traceur. Pas de ré-export, pas de second logiciel, pas de reprise de fichier entre deux postes.
Imprimante Roland DG
VersaWorks 7
Le RIP Roland DG pilote directement les traceurs Graphtec. Travaux préparés une fois, impression puis découpe enchaînées depuis la même interface.
Imprimante Mutoh
VerteLith
Même principe avec le RIP Mutoh : le FC9000 s’intègre au flux VerteLith pour un enchaînement impression puis découpe sans rupture.
Toutes les autres
Gestion par code-barres
Epson, Ricoh, ou tout autre parc : la lecture de code-barres retrouve le fichier de découpe indépendamment de l’imprimante et du RIP.
Ce que ça change : votre imprimante n’arrête jamais de produire
Sur une machine d’impression et de découpe intégrée, les deux opérations partagent le même temps machine : pendant que la tête découpe, elle n’imprime pas. En séparant les deux sur une imprimante et un FC9000, les deux postes travaillent en parallèle. Le rouleau imprimé part sur le traceur pendant que le suivant s’imprime.
| Machine print & cut intégrée | Imprimante + FC9000 | |
|---|---|---|
| Temps machine | Impression et découpe en série | En parallèle |
| Débit | Somme des deux opérations | Le plus lent des deux postes |
| Si un poste tombe en panne | Toute la production s’arrête | L’autre poste continue |
| Pour monter en capacité | Changer la machine | Changer un seul des deux postes |
Le choix se fait sur le volume, pas sur le principe : en dessous d’un certain débit, une machine intégrée reste plus simple et occupe moins de place. Dès que la découpe devient le goulot d’étranglement de l’atelier, découpler les deux postes libère immédiatement du temps d’impression. Nous faisons ce calcul avec vous.
● ● ● L’argument différenciant
ARMS 8.0 : la fonction qui justifie l’achat
Sur un traceur de découpe, la vitesse impressionne en démonstration. C’est le repérage qui décide de la rentabilité en production. Trois évolutions concrètes dans cette version.
Il lit les médias qui piégeaient les générations précédentes
L’algorithme du capteur a été revu pour l’holographique, le réfléchissant et les repères imprimés en couleur. Ce sont précisément les médias à forte valeur ajoutée — signalétique de sécurité, covering premium, stickers spéciaux — donc ceux où un rebut coûte le plus cher.

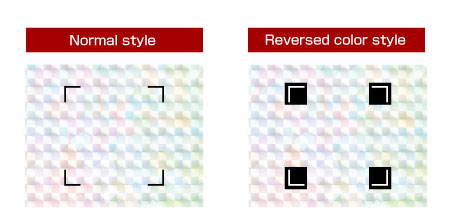

Il prend les repères d’Illustrator tels quels
Via Cutting Master 5, les repères de coupe natifs d’Adobe Illustrator sont reconnus directement, types japonais et romain. Une étape de préparation de fichier disparaît, et avec elle une source d’erreur.
Il corrige la dérive dans les deux directions X et Y
La compensation par segment fonctionne désormais sur X et sur Y, dès que l’écart entre repères dépasse 600 mm. Sur un grand visuel, chaque segment est recalé indépendamment au lieu de subir une correction globale approximative.
Trois fonctions qui se voient sur le résultat d’exploitation

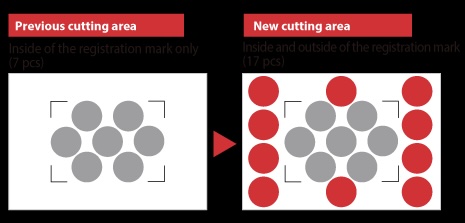

Expanded Cutting Area — la matière que vous jetiez
La machine découpe au-delà de la zone délimitée par les repères. Concrètement : sur une planche de stickers, vous remontez les découpes jusqu’au bord utile du média au lieu de laisser une marge morte tout autour. Sur du vinyle imprimé, à raison de plusieurs centimètres par planche et de plusieurs planches par jour, la chute évitée se chiffre en rouleaux sur l’année.
Data Link — le rouleau qui se découpe tout seul
Une touche BARCODE dédiée sur la machine. Vous imprimez un rouleau contenant dix travaux différents, chacun avec son code-barres. Le FC9000 lit, retrouve le fichier — sur PC ou sur clé USB — découpe, avance, lit le suivant. La détection du « Start Mark » enchaîne les fichiers en séquence, avec enroulement dans les deux sens.
Et surtout : cela fonctionne indépendamment de l’imprimante et du RIP utilisés. Une Roland DG aujourd’hui, une Epson ou une Mutoh demain : le traceur reste.

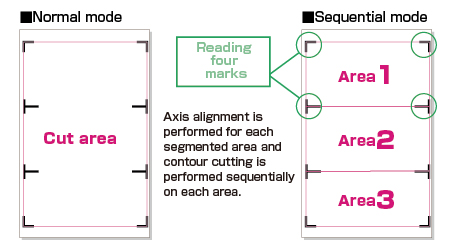

Auto panelling — la précision sur les grandes longueurs
La machine découpe automatiquement les longs travaux en pages successives, en réduisant la longueur d’avance à chaque passe. La dérive est contenue, et on dépasse la longueur garantie avec une meilleure précision qu’en une seule avance.
● ● ● Performance
Ce que chaque chiffre permet
Un servomoteur numérique et un entraînement par galets, sur un châssis dimensionné pour ces accélérations.
| Le chiffre | Ce qu’il permet |
|---|---|
| 1 485 mm/s | Tenir la cadence sur les séries de stickers et de lettrages. |
| 39,2 m/s² | Le vrai gain sur les motifs complexes, faits de milliers de courts déplacements — c’est l’accélération, pas la vitesse de pointe, qui détermine le temps de cycle réel. |
| 5,88 N — 600 g | Attaquer le réfléchissant haute intensité et les films épais que les traceurs d’entrée de gamme refusent. |
| 0,1 mm sur 2 m | Les découpes se superposent d’une pièce à l’autre : une série reste une série. |
Découper sans PC, et produire la nuit

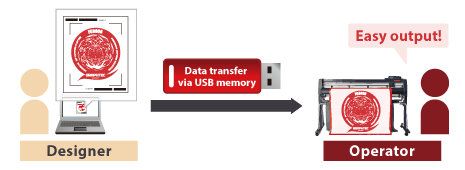

La sortie USB. Un fichier préparé dans Cutting Master 5 ou Graphtec Studio 2, enregistré sur clé, se découpe en branchant simplement la clé sur la machine. Le poste de conception est libéré, le traceur tourne seul.

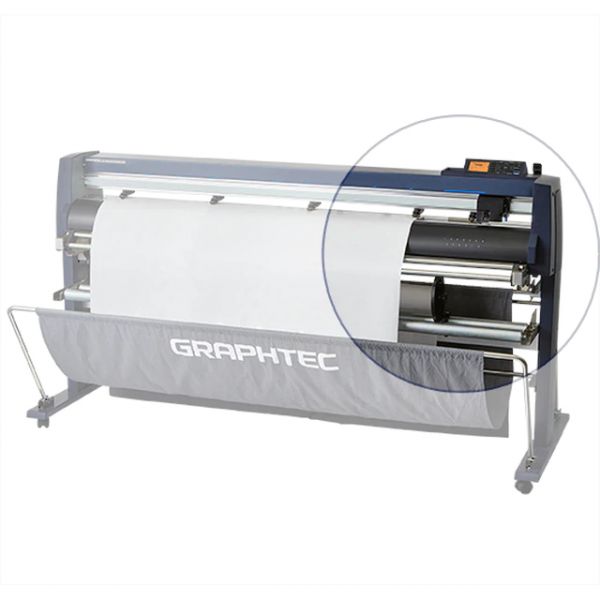

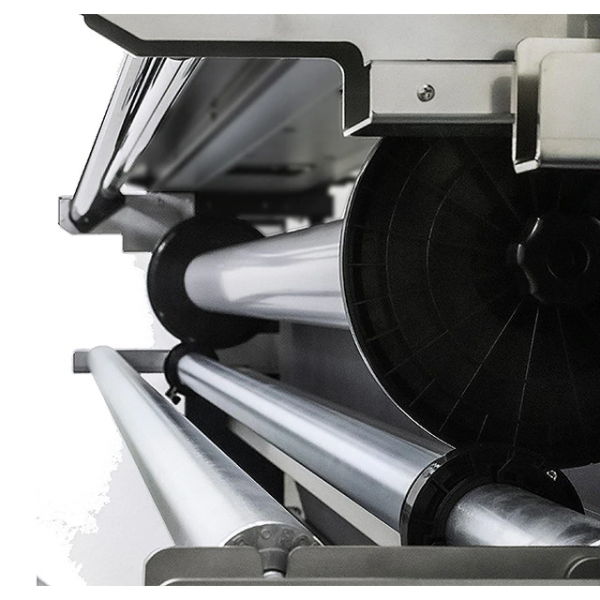

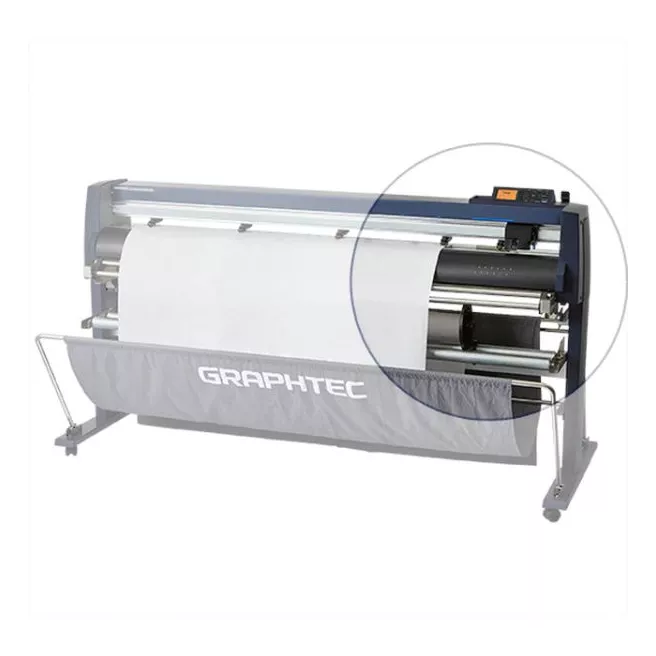

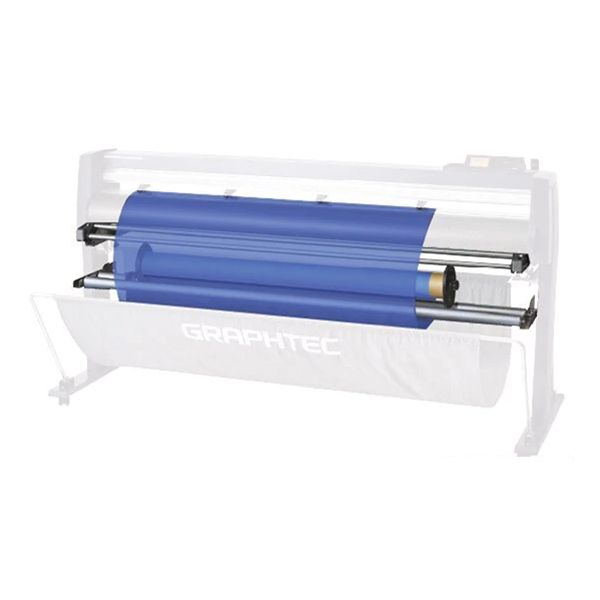

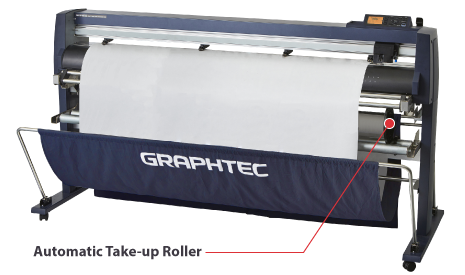

L’enrouleur automatique (option sur les modèles 140 et 160) bobine le média au fil de la découpe : précision garantie sur 20 m pour les travaux de moins de 1,2 m, diamètre de bobinage max 180 mm. C’est ce qui rend une production de nuit sans surveillance réellement fiable.
● ● ● Quatre modèles
Quelle laize choisir
La règle est simple : la laize se cale sur le rouleau le plus large que vous imprimez, avec de la marge de bord.
| Modèle | Découpe | Média max | Pour qui |
|---|---|---|---|
| FC9000-75 | 762 mm | 920 mm | Atelier textile, flex, petits formats |
| FC9000-100 | 1 067 mm | 1 224 mm | Adhésif de vitrine, PLV |
| FC9000-140 | 1 372 mm | 1 529 mm | Le standard signalétique |
| FC9000-160 | 1 626 mm | 1 850 mm | Production 1,5 m et covering |
✓ Les modèles 140 et 160 acceptent l’enrouleur automatique en option (OPH-A43 / OPH-A44) et un 5e galet presseur. Largeur de média minimale : 50 mm sur toute la gamme. Rouleaux jusqu’à 24 kg selon le modèle.
● ● ● Applications
Ce que vous produisez avec

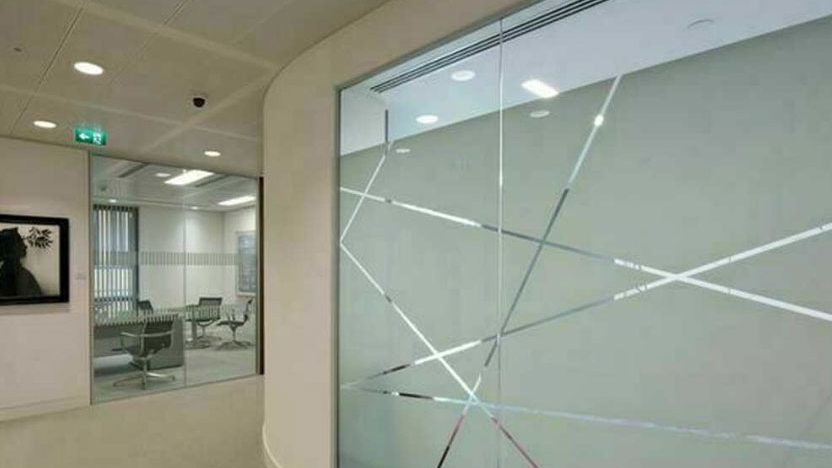

Covering et lettrage
Marquage véhicule, lettrage de vitrine, adhésifs de façade.
Stickers et signalétique réfléchissante
Planches de stickers, décalcomanies, films réfléchissants et sécurité routière.
Médias pris en charge — épaisseur ≤ 0,25 mm : film de marquage (PVC, fluorescent, réfléchissant), film polyester sous conditions, film réfléchissant haute intensité (Diamond grade, Engineer grade), papier et carton avec les lames CB15U.
● ● ● Fiche technique
Caractéristiques essentielles
| Découpe | |
| Type | Traceur à galets, servomoteur numérique |
| Vitesse de découpe | 1 485 mm/s à 45° |
| Accélération | 39,2 m/s² |
| Force de découpe | 5,88 N (600 gf) |
| Répétabilité | 0,1 mm sur tracé jusqu’à 2 m |
| Résolution mécanique | 0,005 mm |
| Taille de caractère minimale | environ 5 mm |
| Médias et longueurs | |
| Largeur de découpe | 762 à 1 626 mm selon le modèle |
| Largeur de média minimale | 50 mm |
| Épaisseur de média | ≤ 0,25 mm |
| Longueur de découpe | jusqu’à 15 m — 20 m avec enrouleur |
| Équipement | |
| Outils montables | 1 porte-outil, 2 en option (ECK0013) |
| Écran | LCD graphique rétroéclairé 3,7", 10 langues |
| Connexion | USB 2.0 · Ethernet |
| Alimentation | 100 à 240 V, 120 W max |
| Encombrement | 1 360 à 2 224 mm de large · 49 à 70 kg · stand et panier inclus |
Les logiciels sont fournis
Deux applications incluses, téléchargeables sur le site Graphtec. Connexion internet requise au premier lancement pour l’activation.
✓ Cutting Master 5
Plug-in Adobe Illustrator et CorelDRAW. Conditions de coupe synchronisées avec le traceur, pose de repères, tiling, copie matricielle, ligne d’échenillage, conditions de coupe par calque et par couleur, gestion par code-barres, sortie offline par clé USB.
✓ Graphtec Studio 2
Logiciel autonome de création et de sortie. Mêmes fonctions, plus la fusion d’objets et la vectorisation. Utilisable sans logiciel tiers. Import AI, CDR, PDF, DXF.
Windows 11 et macOS jusqu’à 26 Tahoe, 64 bits. Adobe Illustrator jusqu’aux versions 2026, CorelDRAW jusqu’à 2025 — Windows uniquement pour CorelDRAW.
✓ Ces deux logiciels restent utiles pour le travail de préparation, mais ils ne sont pas indispensables au quotidien si vous pilotez le traceur depuis VersaWorks 7 ou VerteLith.
● ● ● Notre accompagnement
Ce que Digital-sys ajoute
01Le choix de la laize
Nous le calons sur votre parc d’impression réel, pas sur un catalogue. Une laize trop juste oblige à raccorder, une laize trop large coûte de la place au sol pour rien.
02Le choix des lames
C’est là que se joue la qualité de découpe au quotidien, et c’est ce que personne n’explique à l’achat. Le réfléchissant haute intensité, le film véhicule et le carton n’utilisent ni le même angle ni le même diamètre. Nous partons de vos médias.
03L’installation et la formation
Sur Cutting Master 5 et Graphtec Studio 2 — en particulier sur la gestion par code-barres, qui est la fonction la moins exploitée et la plus rentable de la machine.
04Le stock et le suivi
Lames, tapis de découpe et pièces d’usure disponibles, garantie constructeur Graphtec, support technique en français.
Le FC9000 vous intéresse ?
Dites-nous quels médias vous découpez et sur quelle imprimante vous produisez. Nous calons la laize et les lames avec vous avant de chiffrer.
Digital-sys · Rue du Polissou 23E, B-5590 Achêne · +32 83 23 11 62
Photos non contractuelles. Les valeurs de vitesse, zone de découpe, précision et répétabilité sont données pour les médias et conditions de coupe spécifiés par Graphtec.
